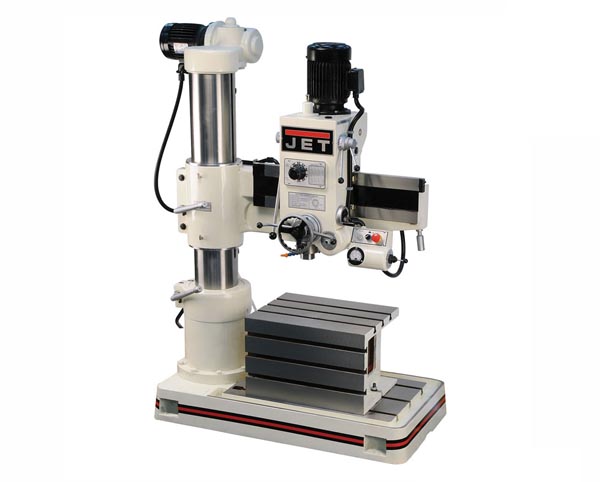

Радиально-сверлильный станок JRD-720R

Описание

Радиально-сверлильный станок JRD-720R предназначен для обработки отверстий в мелких и средних деталях и позволяют выполнять следующие операции: сверление, рассверливание, зенкерование, зенкование, развертывание, нарезание резьб.

Удобное расположение рукояток управления
Шпиндель из высокоуглеродистой стали с двойными коническими и упорными подшипниками
Закаленные и шлифованные шестерни шпиндельной головки смонтированы на шлицевых валах
Правое и левое вращение шпинделя, режим резьбонарезания
Автоматический выталкиватель инструмента
Независимая система зажимных приспособлений позволяет блокировать и разблокировать рабочие элементы станка
Подъем/опускание консоли по шлифованной стойке при помощи электродвигателя
Запатентованная система легкого поворота консоли вокруг стойки
Опорная плита имеет Т-образные пазы и емкость для СОЖ с мотором подачи

Комплектация:

Коробчатый рабочий стол
Набор анкерных болтов
Лампа местного освещения
Система подвода СОЖ

Технические характеристики:

Модель	JRD-720R
Артикул 380 В	10000381T
Макс. Ø сверления, сталь	32 мм / М25
- сверление с автоподачей	25 мм
Макс. Ø сверления, чугун	50 мм / М32
Макс. Ø растачивания, сталь/чугун	70 / 100 мм
Частота вращения шпинделя	88 - 1500 об/мин
Количество скоростей	6
Конус шпинделя	MK-4
Расстояние шпиндель-стойка	220 - 750 мм
Ход пиноли шпинделя	220 мм
Автоподача пиноли шпинделя, 3	0,05 / 0,09 / 0,15 мм/об
Расстояние шпиндель-основание	260 - 1060 мм
Горизонтальный ход головки	530 мм
Вертикальный ход консоли	580 мм
Диаметр стойки	210 мм
Рабочая зона стола (ДхШхВ)	600 х 445 х 380 мм
Размер основания	1250 х 640 х 160 мм
Максимальная высота над полом	2170 мм
Высота стойки над полом	1850 мм
Двигатель подъема консоли	0,75 кВт
Мощность насоса СОЖ	0,1 кВт
Выходная мощность	1,5 кВт / S ₁ 100%
Габаритные размеры (ДхШхВ)	1650 х 810 х 2160 мм
Масса	1120 кг
